Из чего состоит сплит-система и как она работает.

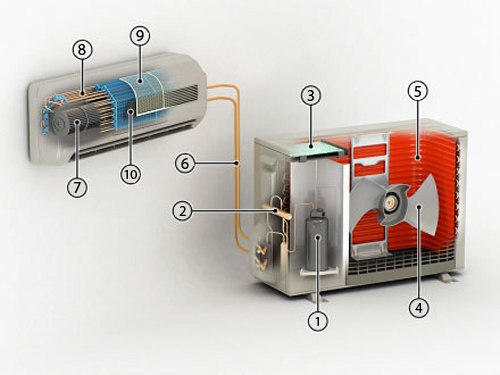

Сплит-система является типичным прибором, являющейся холодильной машиной. Холодильник, например, тоже является холодильной машиной и принцип его работы такой же. Схема сплит-системы представлена ниже.

Итак, в сплит-системе всегда присутствуют: наружный блок и внутренний блок.
Наружный блок устанавливается как следует из названия снаружи помещения. Он состоит из корпуса (3), портов (2), к которым подсоединяются фреоновые магистрали (6), компрессора (1) (специального насоса), который перекачивает фреон по системе магистралей из наружного блока во внутренний и обратно по замкнутому циклу, вентилятора (4), продувающего через блок уличный воздух, для отвода тепла, теплообменника (5) или конденсатора по которому течет фреон внутри блока и трех-ходового клапана, если это сплит-система с режимом тепло-холод.
Внутренний блок включает: корпус, теплообменник (8) или испаритель, вентилятор (7), плата управления, ИК- датчик для пульта, присоединительная колодка для проводов, температурный датчик, фильтр (9), направляющие воздушного потока или жалюзи, их еще называют дефлекторами.

Сплит-система работает и охлаждает воздух благодаря тому, что компрессор перекачивает теплоноситель-хладагент фреон (специальная смесь из газов) по системе фреоновых магистралей из одного блока в другой по замкнутому кругу. Во внутреннем блоке фреон внутри герметичного теплообменника расширяется и испаряется понижая при этом свою температуру и поглощая через теплообменник излишнюю теплоту комнатного воздуха, продуваемого через него вентилятором, так как фреон, подаваемый во внутренний блок имеет гораздо более низкую температуру, чем продуваемый через него комнатный воздух. При этом фреон нагревается. В наружном блоке фреон проходя через теплообменник сжимается и дополнительно за счет этого нагревается. Излишняя теплота также отводится воздухом, продуваемым вентилятором через теплообменник. Далее цикл повторяется по кругу. Таким образом фреон перемещаясь циклично по системе перекачивает тепло из комнаты на улицу. При включении режима "тепло" - сплит-система начинает работать в обратную сторону и внутренний и наружный блок просто меняются ролями. Вот поэтому при потреблении например всего 1 кВт*ч сплит-система способна обогревать или охлаждать на 3 или даже 4 кВт*ч мощности. Электроэнергия тратится лишь на работу компрессора и двигателей двух вентиляторов.
